Klonlanmış bir PCB'den şematik nasıl çıkarırsınız?

Bir şematikten çıkarmaklonlanmış PCBDevre şemasını yeniden oluşturmak için fiziksel tahtayı analiz ettiğiniz ters mühendisliği içerir. Bu işlem dikkatli bir gözlem, bileşen tanımlama ve izleme bağlantılarını gerektirir. İşte adım adım bir kılavuz:

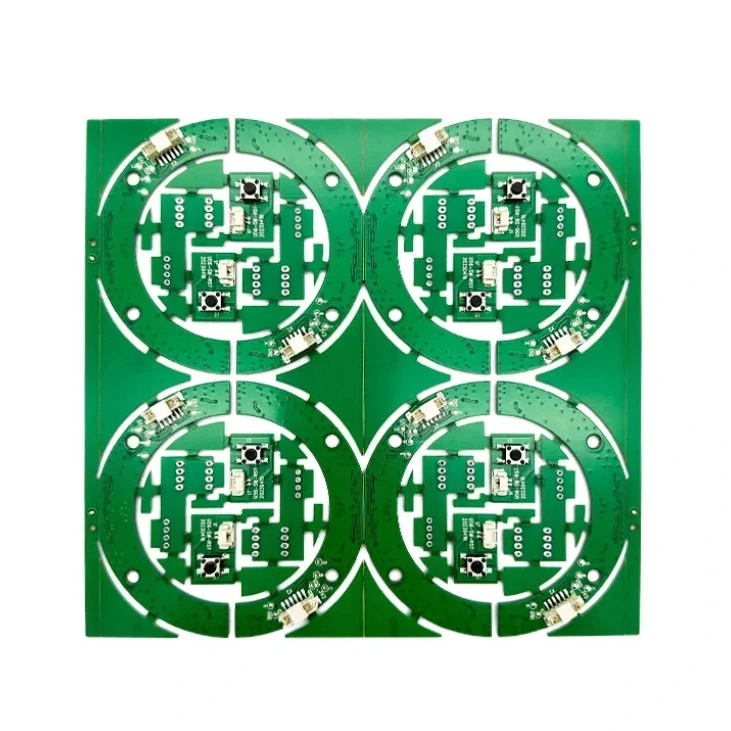

1.PCB

- Yüksek çözünürlüklü fotoğraflar çekin: Referans için PCB'nin her iki tarafını da yakalayın.

-PCB katmanlarına dikkat edin: Tek katmanlı, çift katmanlı veya çok katmanlı bir kart olup olmadığını kontrol edin.

- Anahtar bileşenleri tanımlayın: IC'leri, dirençleri, kapasitörleri, diyotları, konektörleri vb. Bulun

- Etiketleri ve işaretleri kontrol edin: Bazı bileşenlerde PCB'de basılmış referans atama görevlileri vardır.

2. Desolder ve bileşenleri tanımlayın

- Desolder bileşenleri (gerekirse): Güvenli kaldırma için bir sıcak hava yeniden işleme istasyonu kullanın.

- IC Parça numaralarını okuyun: PIN Yapılandırmalarını anlamak için veri sayfalarına bakın.

- Dirençleri ve kapasitörleri ölçün: Değerleri belirlemek için bir multimetre veya LCR ölçer kullanın.

- Her bileşeni etiketleyin: Daha kolay izleme için R1, C1, U1 gibi atamayı atayın.

3. Devre bağlantılarını izleyin

- Süreklilik modunda bir multimetre kullanın: Bileşenler arasındaki elektrik yollarını kontrol edin.

- PCB izlerini takip edin: Ayrıntılı izleme için bir büyüteç veya mikroskop kullanın.

- PCB tasarım yazılımı kullanın: Daha kolay izleme için yüksek çözünürlüklü PCB görüntülerini KICAD, Altium veya Easyeda gibi araçlara aktarın.

- Gizli bağlantıları kontrol edin: Çok katmanlı ise, iç katmanları izlemek için X-ışını muayenesi gerekebilir.

4. Şeması yeniden yapılandırın

- PCB tasarım yazılımı kullanın: Şeması KICAD, Eagle, Altium veya ORCAD'de çizin.

- Bileşenleri mantıksal olarak düzenleyin: Grup gücü, sinyali ve öğütülmüş bölümleri düzgün.

- Bağlantıları doğrulayın: Veri sayfaları ve işlevsel beklentilerle karşılaştırın.

5. Devreyi simüle edin ve doğrulayın

- Simülasyon yazılımı kullanın: LTSPICE, Proteus veya MultiSim gibi araçlar devre davranışının doğrulanmasına yardımcı olabilir.

- Orijinal PCB ile karşılaştırın: Mümkünse güç hata ayıklama ile test işlevini test edin.

Gerekli Araçlar:

✔ Multimetre / LCR Ölçer

✔ osiloskop (sinyal testi için)

✔ Sıcak hava yeniden işleme istasyonu (desoldering için)

✔ Mikroskop / büyüteç

✔ PCB Tasarım Yazılımı (KICAD, Eagle, Altium)

✔ X-ışını tarayıcısı (çok katmanlı tahtalar için)

Son Düşünceler

Klonlanmış bir PCB'den bir şematik çıkarmak, dikkatlice yapılırsa zaman alıcı ancak ulaşılabilir bir süreçtir. PCB tescilli bir tasarıma aitse fikri mülkiyet yasalarına saygı göstermek çok önemlidir. Belirli bir PCB türü veya araç önerileri hakkında rehberlik ister misiniz?
